Pfm NemeSis

( Schéma Némésis - J.Hiraga )

" Le plus beau Médium-aigu de la production Audio"

Typologie Single ended
Transistor SK1058
Blocs Monos
Transformateur de sortie Double C ( Lamination 0.10mm )
Cablâge en l'air
Résistances Riken Ohm
Alimentation torique ( 500 Va ) séparée
Filtrage en pi ( self double C ) 300 000  µF ( Mundorf )




Schéma "NeméSis"


Pfm Fuselage MkII

( préamplificateur à transformateurs )

Transformateurs Bi-filaires - mumétal -  ( Billington modifiés )
Cablâge argent & cuivre OFC
Potentiomètres Tokyo Cosmos rv24YG
Chassis amagnétique
Piètement sorbothane



Pfm Great Dude

( sur Base DDDAC )

4 DAC  BB1794
Alimentation Torique 250 Va
Filtrage Nichicon Gold Tune ( 25000 µF )
Traitement des perturbations électromagnétiques    ( feuillard cuivre )
Résistances I/V  Riken Ohm Rmg
Filtre passe bas ( Pfm concept )
Chassis amagnétique
Piètement sorbothane



( filtre dédié )

Pfm 307

( Base Theta Cobalt )

DAC Pcm67P
Alimentation torique 160 Va
Filtrage Nichicon Gold Tune
Découplage MKP 220 µF
Traitement des perturbations électromagnétiques ( feuillard cuivre )
Chassis amagnétique
Piètement sorbothane


Evolution 1
Alimentation séparée ( double mono )
Transformateurs toriques 220 Va
Ponts ultra-fast Ixys Fbe22
Filtrage 60000 µF



Pfm Mini nOs

( sur Base Metrum Octave )

Alimentation torique 120 Va
Filtrage Panasonic FC ( 30 000 µF ) découplé Clarity Cap
Découplage Digital et analogique Elna Silmic ( 56 condensateurs ! )
Chassis A- magnétique
Piètement sorbothane




Pfm MRR

( Schéma "Le Monstre" - J.Hiraga )

Transistors Toshiba originaux
Transformateurs toriques 160Va
Filtrage Rubycon Tfrs 300 000 µF ( 150 condensateurs )
Résistances Mills / Riken / Kiwame / Holco H4P
2 x 8 watts

Version 1


Version 2 ( avec résonnateur en métacrylate )




Schéma "MRR"



Pfm Qube

( base Helix  )

Push pull parralèle
Transistors de sortie Bipolaires
Self de sortie, à point milieu ( merci à Mr Cazaudarré )
Alimentation Torique séparée
Transformateur 500 Va
Filtrage Tfrs 600 000 µf
Self à fer ( 150 mH / 5A )
2 x 10 watts


Self de sortie à point milieu ( Double C / Prototype ACEA )


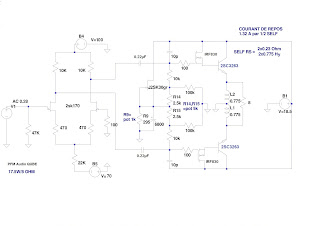

Schéma  "Qube"



Pfm 1047

( Schéma "Pfm concept" )

Typologie Single Ended
Pas de contre réaction
Pas de condensateur de sortie
Transformateur Mumétal adaptateur d'impédance
Transistor Sanyo 1047
Refroidissement par Flux Forçé ( Papst Ultra Silent )
Alimentation Séparée "Super Fatty"
Régulation par 5 transistors
750 Va - Filtrage Tfrs 220 000 µf


Schéma "1047 "
( non communiqué )

Pfm Drive

( Préamplificateur 1 entrée - 2 sorties )

1 seul transistor par voie
4 résistances Riken Ohm & Kiwame
Aucun condensateur ( sur le chemin du signal )
Alimentation torique 20 000µF ( filtrage Panasonic FC )
Potentiomètre  Tokyo Cosmos rv30YG
Chassis A-magnétique


Version 2  ( Double mono )



Schéma "Drive"
( non communiqué )


Pfm N252

( sur base Nytech CA 252 )

Seuls les Etages de puissance ont été conservés
Courant de repos optimisé
Filtrage Nichicon Fine Gold & Elna Cerafine
Chassis A- magnétique
Piètement sorbothane



Schéma "N252"



Pfm The L@st

( schéma " Pfm concept" )

Typologie Single Ended
Un seul transistor par voie
Une seule résistance ( Kiwame ) par voie ! !
Transformateur de sortie ( Ei 120 / cahier de charge ACEA )
Alimentation 620 Va
Self à fer 100 mH 5A ( 8 Kg )
2 x 6 watts



Schéma "The L@st"
( non communiqué )


Pfm Ncx2

( sur base Triangle )

Cablâge interne Mundorf argent
Découplage Amp ohm Fe-Xal-al
Rigidification améliorée, par tasseaux internes
Traitement des membranes ( laque C5 )
Revêtementt aluminium blanc
Rendement 93 Db



 Le "compagnon" idéal  !


Pfm Grand

( schéma "Pfm  Concept" )

Typologie Single ended
Resistances Riken Ohm & Kiwame
Pure Classe A ( 3 Ampères / Transistor )
Aucune contre réaction
Cablâge "en l'air" rigide Argent ( Mundorf )
Alimentation 500 Va
Filtrage Nichicon Gold Tune / Elna Cerafine & Elna Silmic 2
2 x 5 watts



Schéma "Grand"
( non communiqué )


Pfm Fmt

( sur base Creek )

Tuner FM
Alimentation 200 Va
Blindage interne Mumétal
Façade Merisier



Pfm Big Brother

( schéma "Pfm concept" )

Typologie Single Ended
Transistor Germanium  ( 2N418 )
Driver Fet
Transformateur de sortie ( Double C / cahier de charge TRAU Italie )
Resistances Riken Ohm RMG
Alimentation séparée 600 Va
Circuit imprimé Téflon
Chassis A-magnétique
2 x 5 watts


Schéma "Big Brother"
( c'était quelques années avant Spice ...    Ouarf ! )


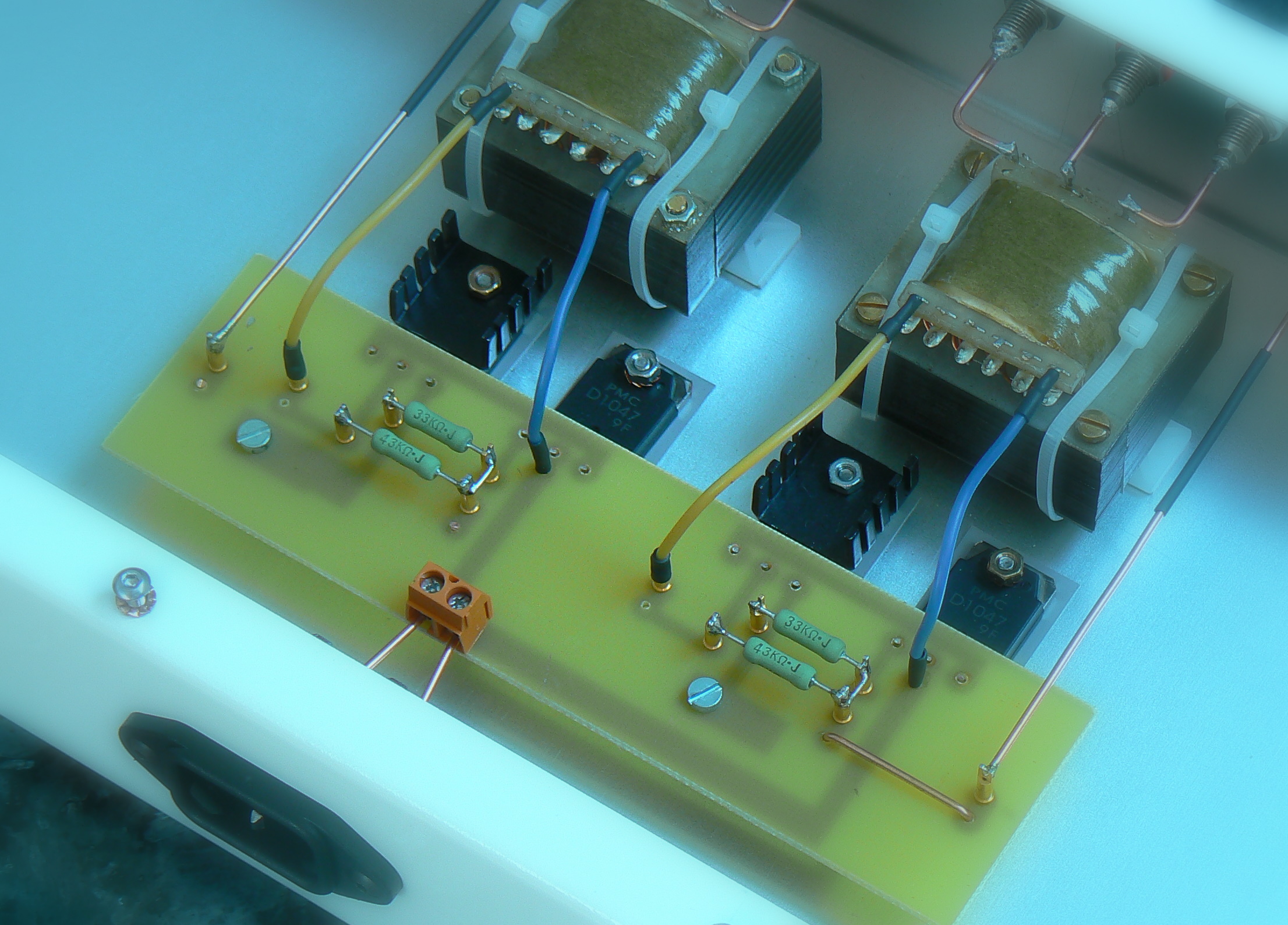

Pfm Little Brother

( schéma "Pfm Concept" )

Typologie Single Ended
Pas de contre réaction
Transistor Germanium ( Telefunken AD166 )
Transformateur de sortie ( Ei 90 / cahier de charge Eso - Magnetic SA )
2 résistances ( Kiwame ) par voie !
Cablâge "en l'air"
Alimentation sur Batterie ( Gel )
Chassis A-magnétique
2 x 2 watts


Schéma "Little Brother"
                                   ( non communiqué )

Pfm Fuselage

( Préamplificateur Passif  ou Actif )

Potentiomètres  Ko-On
Cablâge Argent
Piètement Sorbothane
Chassis A-magnétique
Etage actif mono transistor ( Soar ) gain 26 db
Dalle dédiée en Labradorite

( Soar )
